Poprawa tłumienia odgłosu kroków na belkowych stropach drewnianych dzięki zastosowaniu systemu Silentio

System podłogowy Fermacell Silentio został opracowany w celu zwiększenia stopnia tłumienia odgłosu kroków na belkowych stropach drewnianych w pomieszczeniach mieszkalnych.

• Optymalne rozwiązanie systemowe dla drewnianych stropów belkowych
• Sucha technologia
• Możliwość prefabrykowania paneli stropowych w zakładzie produkcyjnym (system Silentio jest układany bezpośrednio na deskach lub płytach stropowych)
• Minimalna grubość struktury
• Zwiększenie stopnia tłumienia odgłosu kroków aż o 34 dB (w zależności od struktury konstrukcji)

Opis

Nowy system izolacji akustycznej Silentio rozwiązuje problemy akustyki i oferuje optymalną i ekonomiczną konstrukcję drewnianych stropów belkowych i masywnych stropów CLT. Fermacell Silentio składa się z czterech nowych komponentów:

Są to:

• Nowy element konstrukcyjny podłóg Fermacell 2 E 16 (2 × 10 mm płyta gipsowo-włóknowa + 9 mm izolacja filcowa)
• Nowe rozwiązanie dociążenia konstrukcji elementem Fermacell Silencio
• Profil akustyczny do zwiększenia izolacji akustycznej stropu
• Nowe płyty gipsowo-włóknowe Fermacell z krawędzią frezowaną TB

Dzięki zastosowaniu wszystkich czterech komponentów drewniane stropy belkowe osiągają znakomite parametry akustyczne.

• Inteligentna kombinacja materiałów.
• Naprzemienne ułożenie warstw ciężkiej i lekkiej (warstwy o różnej gęstości objętościowej).
• Zastosowanie warstw elastycznych.
• Precyzyjne wykonanie połączeń i szczelin dylatacyjnych.
• Wygodne połączenie z pozostałymi elementami konstrukcyjnymi (ograniczenie przenoszenia dźwięku przez posadzkę w kierunkach bocznych).
• Systemowe rozwiązanie konstrukcji podłogi i sufitu w jednym.

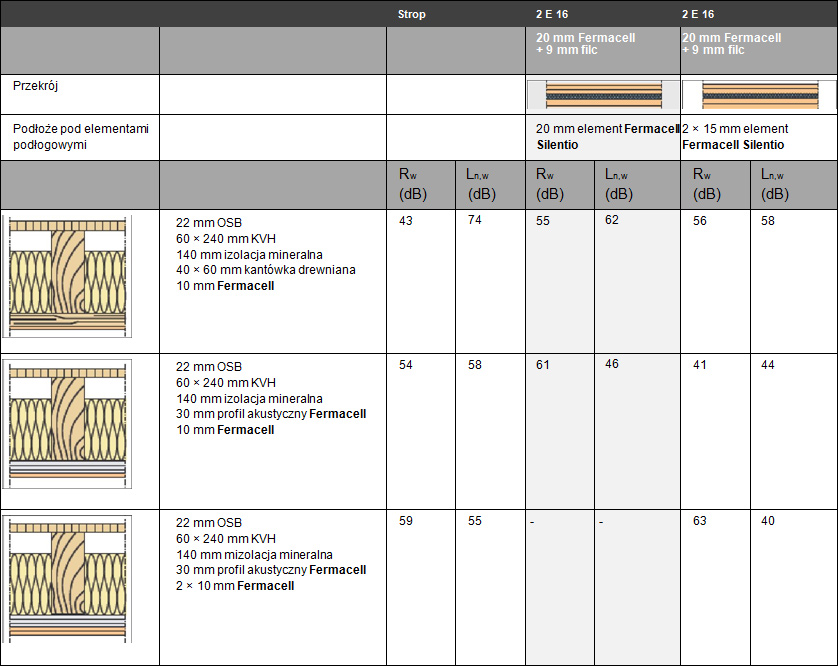

Tabela zmierzonych wartości parametrów akustycznych:

Wymogi pod kątem akustyki zgodnie z PN EN 12354-2
L´nw (Strop RD) = 63dB (domy jednorodzinne - pomieszczenie chronione)
L´nw (Strop BD) = 55dB (budynki mieszkalne)

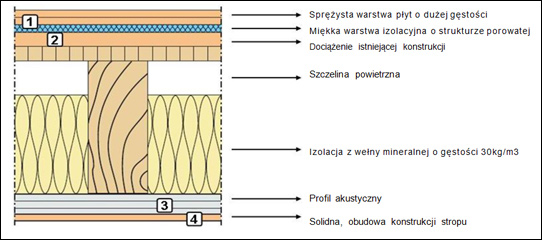

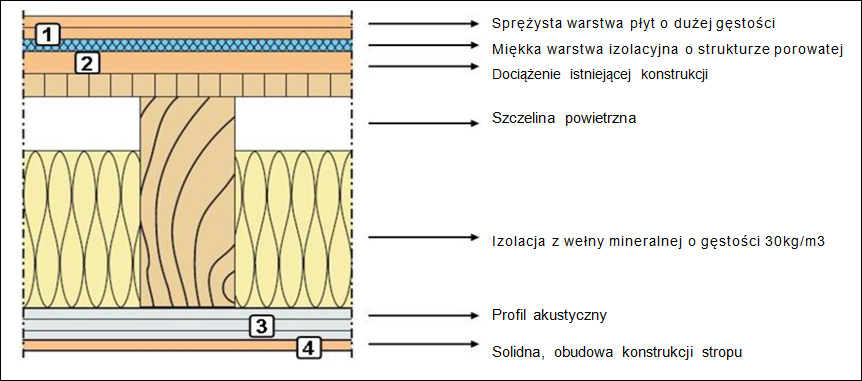

Schemat ułożenia składników funkcjonalnych „cichego” stropu
Struktura z produktów Fermacell

	Element podłogowy 2 E 16 Grubość 29 mm (2 × 10 mm płyta gipsowo-włóknowa Fermacell) Materiał izolacyjny kaszerowany: 9 mm warstwa filcu, aby zapewnić wyższy stopień tłumienia odgłosu kroków Wymiary 1500 × 500 mm Gęstość powierzchniowa 26 kg/m² Współczynnik przenikania ciepła: 0,37 m²K/W Wykonanie połączenia: ułożone na zakładkę + klejone lub łączone zszywkami mocującymi, ew. skręcane wkrętami (patrz instrukcje montażu)
	Element Silentio 2 warianty: 1 × 20 mm element Fermacell Silentio lub 2 × 15 mm element Fermacell Silentio Wymiary 1500 × 500 mm Wykonanie połączenia: układanie na styk (w przypadku dwóch warstw płyt niezbędne jest zachowanie minimalnej zakładki w połączeniach wynoszącej 20 cm) 2 E 16 + element Silentio - zwiększenie stopnia tłumienia odgłosu kroków o 12 dB
	Profil akustyczny 30 mm Wymiary 4000 × 123 × 30 mm Nadaje się do sufitów podwieszanych lekkich lub przedścianek w konstrukcjach na bazie drewna zwiększenie stopnia tłumienia odgłosu kroków o 16 dB
	Płyta gipsowo-włóknowa Fermacell grubości 10 mm Obudowa sufitu płytami Fermacell z krawędzią frezowaną TB Przenoszenie obciążeń: aż 20 kg na 1 kołek
