Powerpanel TE Systemy odpływów

Fermacell Powerpanel TE systemy odpływowe

Systemy odpływowe FERMACELL Powerpanel TE
  • do podłóg w mokrych pomieszczeniach
  • nowy system odpływów podłogowych
  • ekonomiczne rozwiązania



Systemy odpływowe FERMACELL Powerpanel TE do podłóg w pomieszczeniach wilgotnych

Nowy system odpływów podłogowych nie tylko wychodzi naprzeciw wymaganiom mieszkania z dostępem bez barier, ale jest pomocny dla architektów i projektantów, którzy poszukują nowoczesnych ekonomicznych rozwiązań.

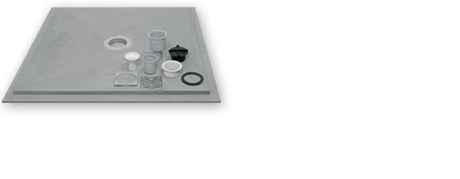

Do systemu odpływów podłogowych z płyt Powerpanel należy element odpływowy kabiny natryskowej/ element odpływu podłogowego i zestaw do montażu syfonu z odpływem poziomym lub pionowym. Elementy się składają z dwóch płyt Powerpanel TE do wilgotnych pomieszczeń. Spodnia płyta ma grubość 10 mm, wystaje dookoła o 50 mm i tworzy stopień obwodowy. Górna płyta ma na zewnętrznym brzegu grubość 25 mm, która się obniża z 2% spadem w kierunku otworu odpływowego.


Informacje technicznie - system odpływowy FERMACELL Powerpanel TE

FERMACELL Powerpanel TE składa się z dwóch płyt z lekkiego betonu łączonych cementem. Mają strukturę warstwową z dwustronnym wzmocnieniem tkaniną z włókna szklanego, odpornego na alkaloidy. Obie płyty są przesunięte wobec siebie o 50mm tak, aby powstała zakładka do klejenia i mocowania wkretami ewentualnie klamrami. Elementy podłogowe przedstawiają warstwę użytkową, która służy do przejmowania i przenoszenia statycznych lub dynamicznych obciążeń spowodowanych przez osoby lub przedmioty. Powerpanel TE jest niepalny i odpowiada klasie reakcji na ogień A1. Elementy są odpowiednie również do stosowania wspólnie z nimi wodnego lub elektrycznego ogrzewania podłogowego. Ogrzewanie podłogowe musi jednak zostać zaakceptowane przez producenta do łączenia z elementami Powerpanel TE.


Rozmiary

Rozmiary elementu odpływowego kabiny natryskowej:

  • Format 1000 x 1000 mm

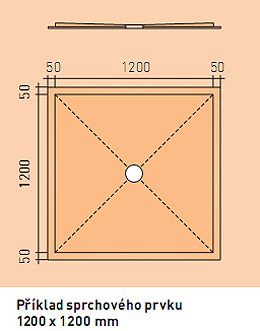

  • Format 1200 x 1200mm
do standardowego zastosowania w prysznicach

Element odpływowy:
  • Format 500 x 500 mm do pralni itd.

Element odpływowy:
Właściwości Powerpanel TE - system odpływu podłogowego
grubość elementu na zewnątrz 35 mm,
przy otworze odpływowym 25 mm
rozmiary/ element odpływu podłogowego
masa 500 x 500 mm/9 kg
elementu element odpływowy
1000 x 1000 mm/35 kg
1200 x 1200 mm/50 kg
zestaw odpływ pionowy
odpływowy odpływ poziomy




Fermacell Powerpanel TE systemy odpływowe

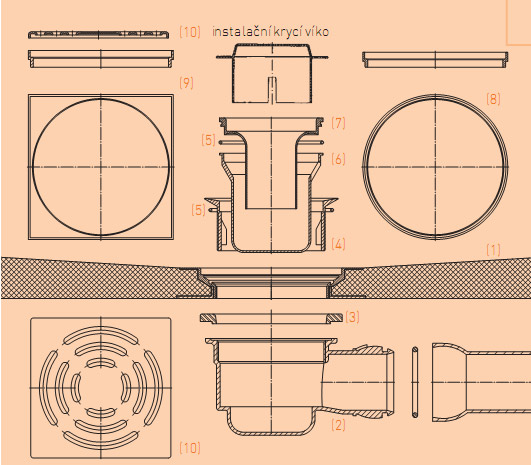

  1. Element podłogowego wpustu
  2. Korpus odpływu
  3. Uszczelka
  4. Gwintowany wentyl prysznicowy
  5. Pierścień
  6. Wkładka prysznica
  7. Syfon
  8. Element do nakładania na kratkę 115 mm, rama plastikowa
  9. Plastikowa rama do kratki 115 x 115 mm
  10. Kratka ze stali nierdzewnej 115 x 115 x 1,5 mm
×
